二、核心功能

1. 靜態測試功能

• 扭轉剛度測試：測量扭矩 - 角度關系曲線，計算單位角度的扭矩值 (N?m/°)
• 阻尼特性測試：分析滯后回線面積，評估振動衰減能力
• 極限扭矩測量：測定襯套破壞前的最大承受扭矩
• 靜態變形測試：測量特定扭矩下的扭轉角度或特定角度下的扭矩值

2. 動態疲勞測試功能

• 交變扭轉載荷：施加正弦波、方波、三角波等周期性扭矩，頻率 0.1-50Hz
• 疲勞壽命評估：記錄直至失效的循環次數 (通常≥10?次)
• 剛度衰減監測：實時追蹤循環過程中剛度變化率 (通常要求≤±15%)
• 多軸復合加載(高配版)：同步施加徑向、軸向和扭轉載荷，模擬真實工況

三、技術原理與結構

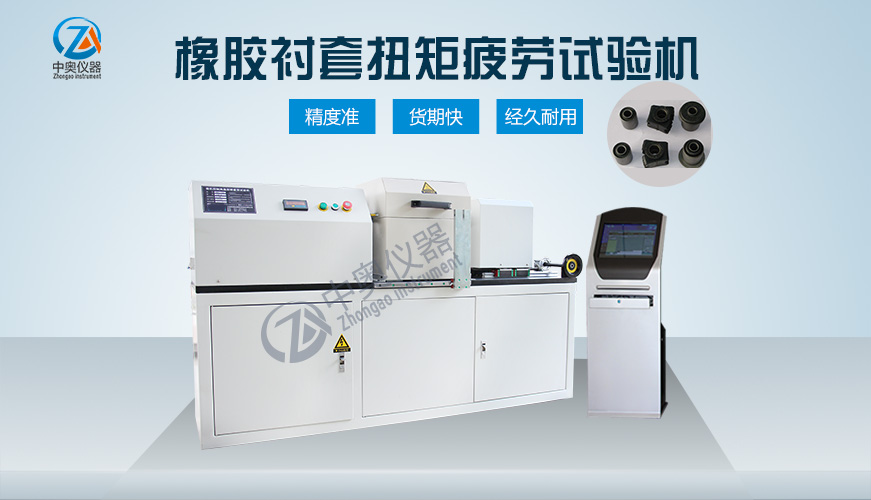

1. 核心技術架構

• 伺服驅動系統：高精度伺服電機或電液伺服作動器提供穩定扭矩輸出
• 扭矩測量系統：0.5 級高精度扭矩傳感器 (精度≤±0.5% FS) 實時捕捉扭矩變化
• 角度測量系統：精密編碼器 (精度 ±0.01°) 精確測量扭轉角度
• 控制系統：微機控制實現扭矩 - 角度雙閉環精確調控
• 專用夾具：彈性定心夾持結構，適配 φ30-φ150mm 不同規格襯套

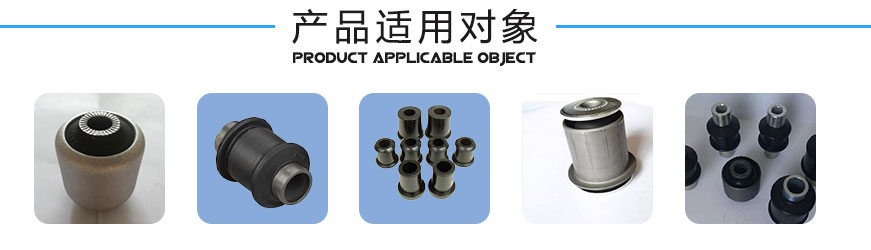

• 汽車行業

  • 底盤懸掛系統：控制臂襯套、推力桿襯套、穩定桿襯套的疲勞測試
  • 動力傳動系統：半軸襯套、萬向節襯套的扭轉性能評估
  • 車身系統：車門鉸鏈襯套、座椅調節機構襯套的耐久性測試

  工程機械

  • 挖掘機、裝載機：懸掛系統襯套在惡劣工況下的耐久性測試
  • 起重機：起重臂連接襯套的抗疲勞性能驗證

  軌道交通

  • 機車懸掛裝置：符合 TBT 3545-2019 標準的橡膠件測試
  • 高鐵減震系統：轉向架襯套的高頻疲勞測試

  其他領域

  • 航空航天：飛機起落架襯套、操縱系統襯套的可靠性測試
  • 醫療器械：關節模擬器襯套的生物力學性能測試
