一、斷路器設備相關基礎知識

1、定義

能夠關合、承載和開斷正?；芈窏l件下的電流，并能關合、在規定時間內承載和開斷異?；芈窏l件（包括短路條件）下的電流的機械開關裝置

2、分類

按照滅弧介質分：空氣（K）、油（Y）、SF6氣體（L）、真空（Z）

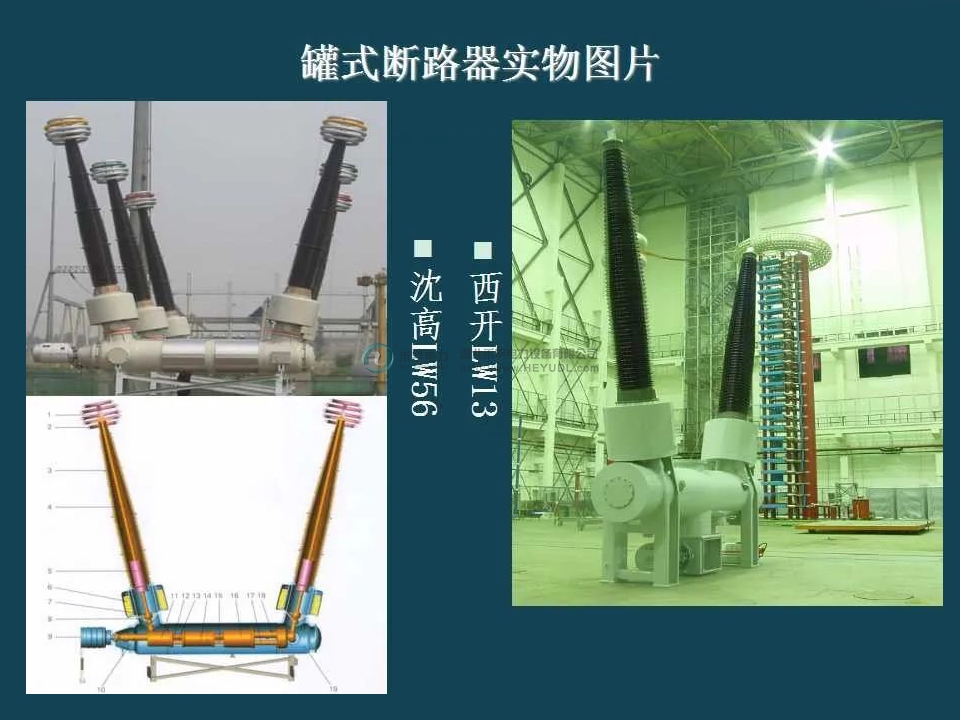

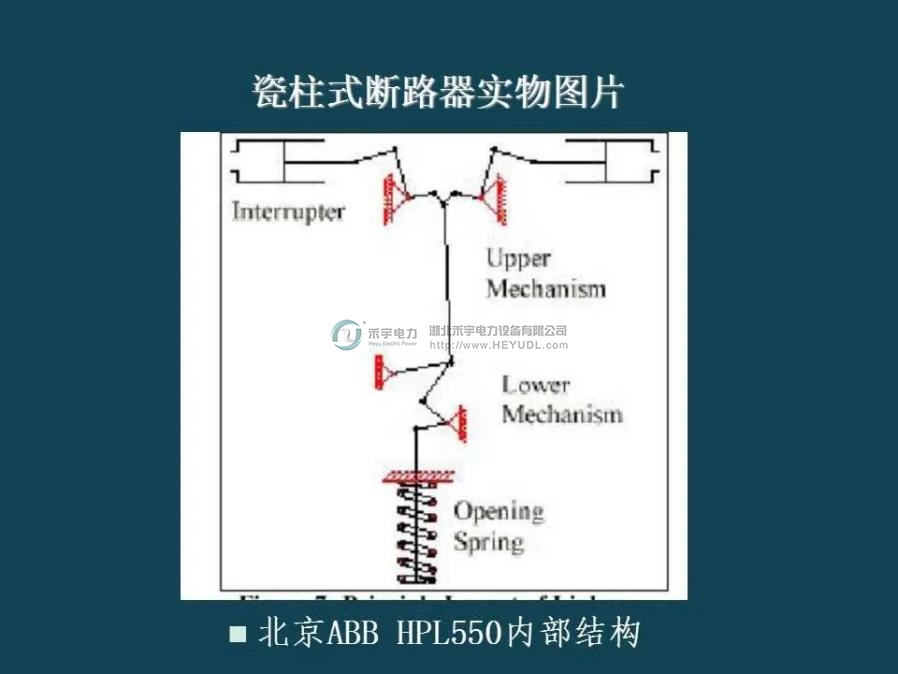

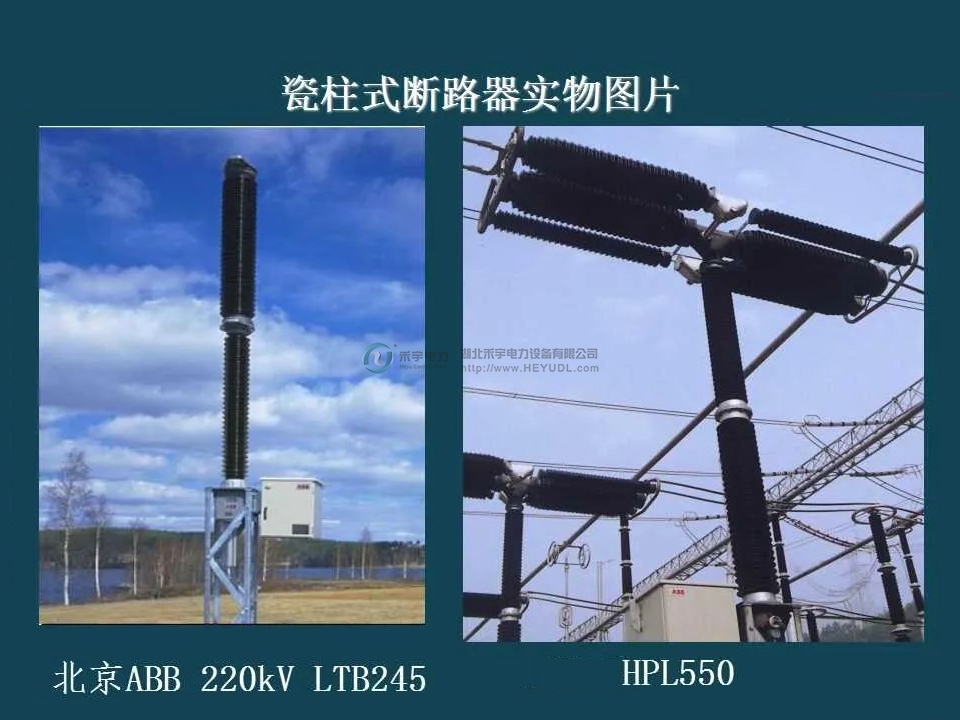

按照結構分類：金屬外殼式（如罐式）、絕緣外殼式（如瓷柱式）

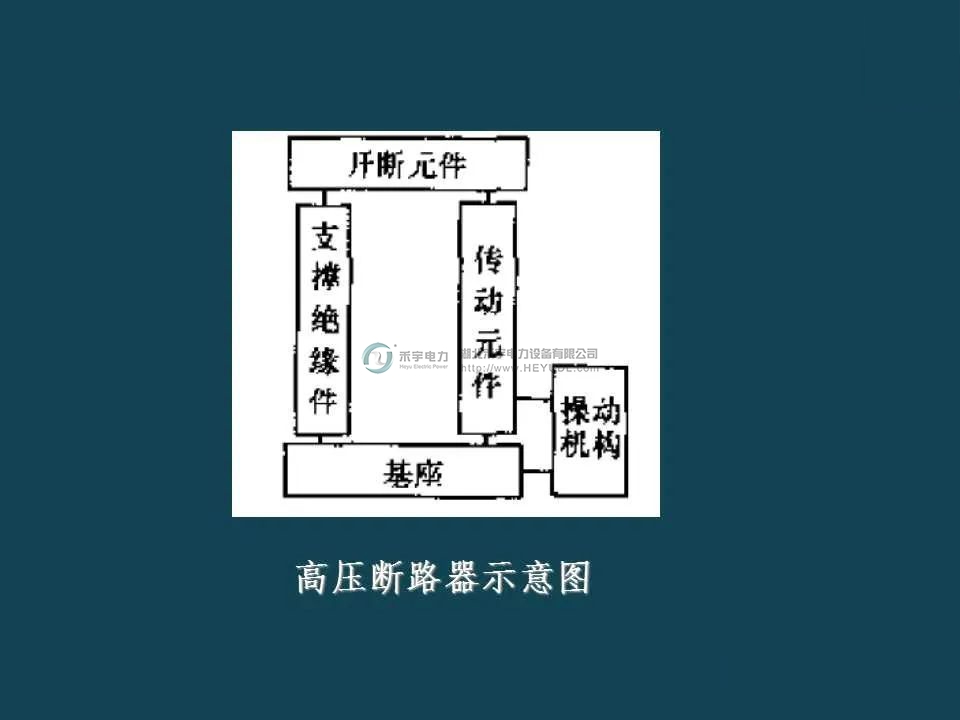

3、斷路器組成元件

• 斷路器本體（按滅弧原理分類）

1、壓氣式（按動、靜觸頭開距變化分類）

2、自能式

• 操動機構（儲能單元、分合閘控制及保護單元、機械傳動及機械聯鎖等）

1、彈簧機構

2、液壓機構

3、氣動機構

4、液壓碟簧機構

加裝并聯電容器和合閘電阻作用：

前者：

1）均勻斷口間電壓分布；

2）改善開斷性能。在開斷近區故障時，電容可以降低斷口高頻恢復電壓上升限度，有利于改善開斷性能。

后者：

是斷路器合閘時對電路的振蕩起阻尼作用，使振蕩過程變?yōu)榉侵芷谡袷?，從而抑制了線路的合閘過電壓。

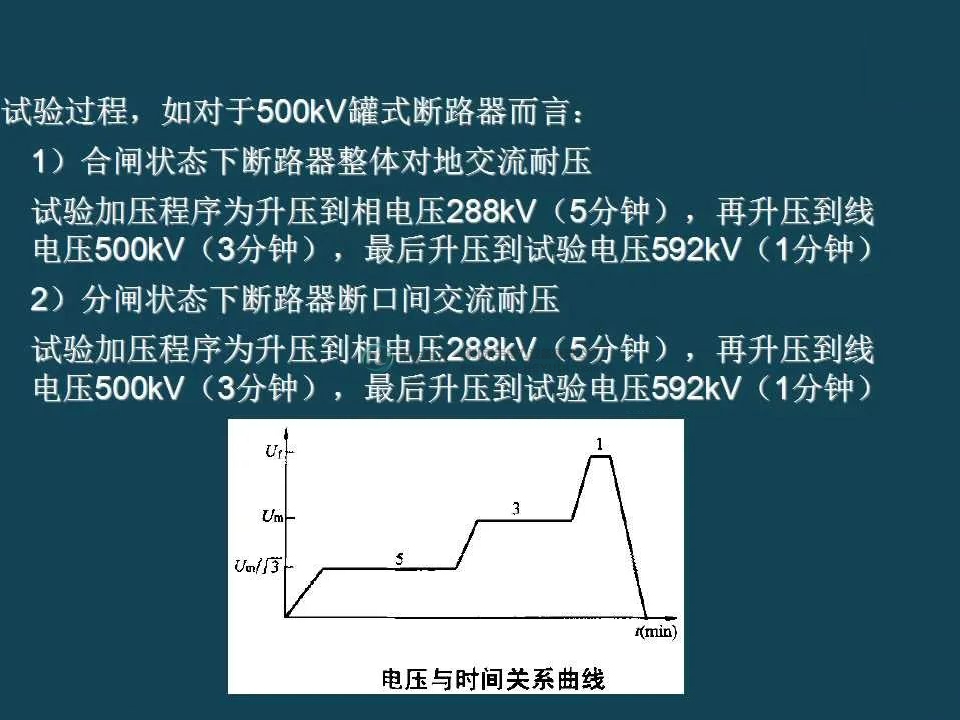

試驗過程，如對于500kV罐式斷路器而言：

1）合閘狀態下斷路器整體對地交流耐壓

試驗加壓程序為升壓到相電壓288kV（5分鐘），再升壓到線電壓500kV（3分鐘），最后升壓到試驗電壓592kV（1分鐘）

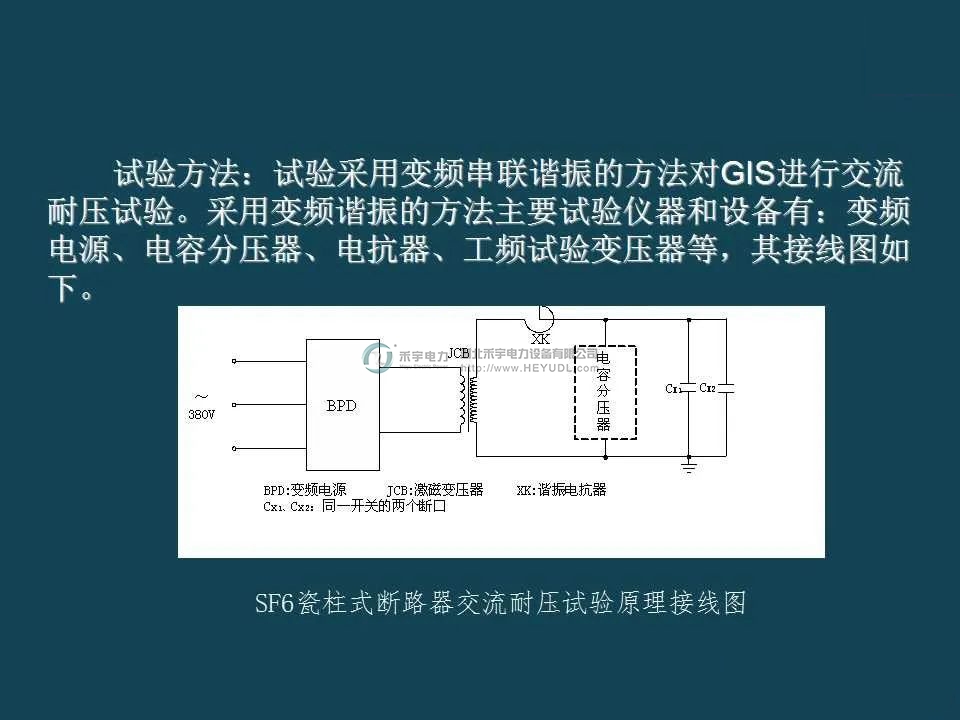

2）分閘狀態下斷路器斷口間交流耐壓

試驗加壓程序為升壓到相電壓288kV（5分鐘），再升壓到線電壓500kV（3分鐘），最后升壓到試驗電壓592kV（1分鐘）

安全注意事項：

• 嚴格執行《電業安全工作規程（發電廠和變電所電氣部分）》中有關規定及現場的相關安全措施；
• 工作人員職責明確，精力集中；
•  現場設安全遮擋，并懸掛標示牌，準備必要的消防器材；
• 登高接線或設屏蔽罩時應戴安全帽、系安全帶；
•  試驗中應設專人監聽試品，并確認無異常聲音；
•  試驗中如出現異常情況則應立即停止試驗，查明原因并排除故障后方可繼續試驗；

四、斷路器機械特性試驗

1、試驗內容：

分合閘時間和同期性、分合閘速度及分合閘動作電壓的測試；

2、試驗意義：

分合閘時間：斷路器重要參數之一，其長短關系到分合故障電流的性能；如果分合閘嚴重不同期，將造成線路或變壓器的非全相接入或切斷，從而可能出現危害絕緣的過電壓。

分、合閘速度：直接影響到斷路器分合短路電流的能力。

分合閘動作電壓測量：關系到斷路器能否正常運行的重要數據。

3、判斷依據：

1）對分合閘時間和同期性而言：分、合指示正確；

2）分、合閘速度而言：現場一般不需要測量

3）對于分合閘動作電壓：并聯合閘脫扣器應在其額定電壓85%-110%可靠動作；并聯分閘應在額定電壓85%-110%（交流）和65%-110%（直流）可靠動作；低于額定電壓30%時不應動作。

五、斷路器運行中常見故障及處理方法

常見故障：

1）氣動、液壓機構回路密封不良導致頻繁打壓

2）斷路器套管材質不良導致爆炸

3）本體泄露

4）機械特性測試不合格等

處理方法：

1）針對目前運行的斷路器氣動機構出現問題比較多的情況，一方面準備備品，確保備品齊全；另一方面加強設備檢修維護，按時進行機構大修；

針對液壓機構存在的問題，主要采取更換液壓機構密封墊，更換液壓油，加強開關機構油壓回路的檢修維護工作；加強設備巡視，發現打壓頻繁，及時進行處理。

2）針對開關設備漏氣現象比較普遍的現狀，我們采取加強開關設備基建過程中的監督和驗收，同時加強運行中開關設備的檢漏工作，積極利用SF6氣體激光（或紅外）成像檢漏新技術對開關設備漏氣現象進行普測，并要求運行人員加強巡視和記錄，發現問題及時上報并處理。

六、變電站主電氣設備狀態檢測

1、狀態檢測概念：

是指通過各種測量，檢測和分析方法，結合系統運行的歷史和現狀，對設備的運行狀態進行評估，以便了解和掌握設備的運行狀況，并對設備狀態進行顯示和記錄，對異常情況進行處理，并為設備的故障分析診斷、性能評估提供基礎數據。

2、各主設備狀態檢測方法：

1）變壓器

變壓器油氣色譜分析，局部放電，絕緣監測等

2）斷路器

主要包括機械性能監測、觸頭電壽命監測、真空滅弧室真空度檢測等

3）GIS

SF6氣體監測（壓力、泄露、濕度）、SF6開關機械特性監測、開關電壽命監測、局部放電監測

4）避雷器

全電流檢測、阻性電流檢測等
